Handleiding: Telecontroller Versie 3 plaatsen

Inleiding:

Wat is de telecontroller versie 3 (kortweg tcv3) ?

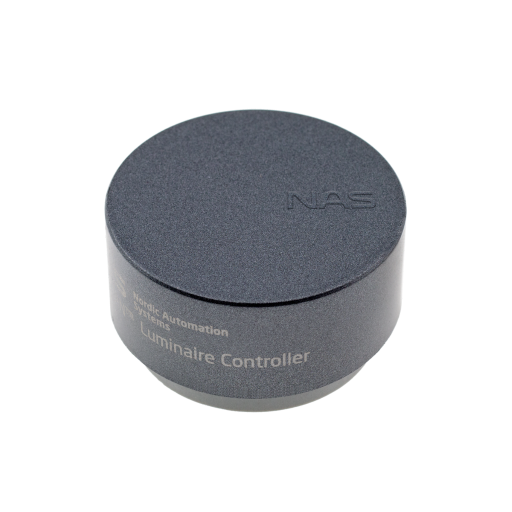

Dit is een Zhaga versie van de telecontroller. Het is een makkelijk te installeren LoRaWAN Telecontroller. Deze versie van de tcv3 is geschikt voor Dali, Dali2 en D4i armaturen.

In de handleiding gaan we ervanuit dat het armatuur al is voorzien van de Zhaga connector.

Plaatsing telecontroller:

Het plaatsen van de telecontroller is met de Zhaga connector een fluitje van cent.

Haal de controller uit de verpakking. en schroef deze rechtsomdraaiend op de Zhaga connector. Wanneer de pootjes op de goede plek zitten valt de controller vanzelf in de contacten. Nu nog een klein stukje verder draaien tot uw een 'zachte klik' voelt. De controller is nu geinstalleerd.

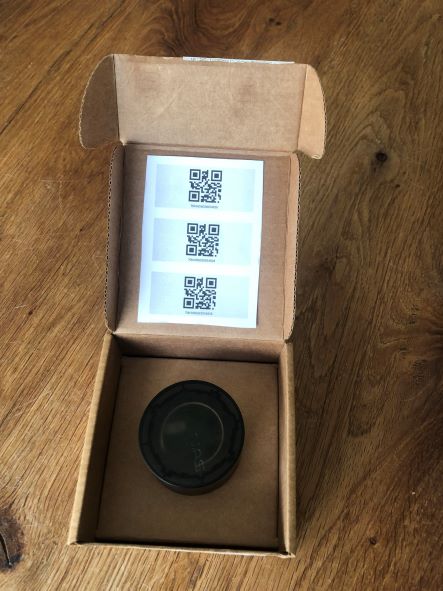

In het doosje vindt u ook 3 stickers met een QR-code. Het zijn drie dezelfde stickers met het unieke ID nummer van de telecontroller. plak 1 sticker op de mast en 1 sticker op de kap van het Faget kastje. U houdt 1 sticker over. Deze mag voor eigen administratie gebruikt worden of kan indien nodig als reserve worden ingezet.

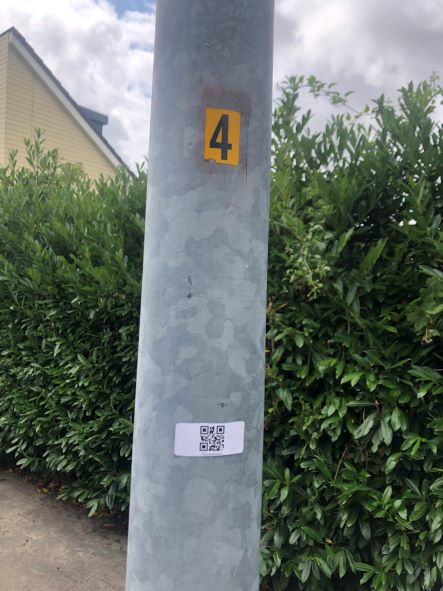

Door de sticker op de mast te plakken kan de plaatsingsassistent gebruikt worden zonder dat er een hoogwerker nodig is.

Plaatsingsassistent:

Nu wordt de mast gekoppeld aan het unieke ID van de telecontroller.

Start de web applicatie via https://pa.iot-core.nl/

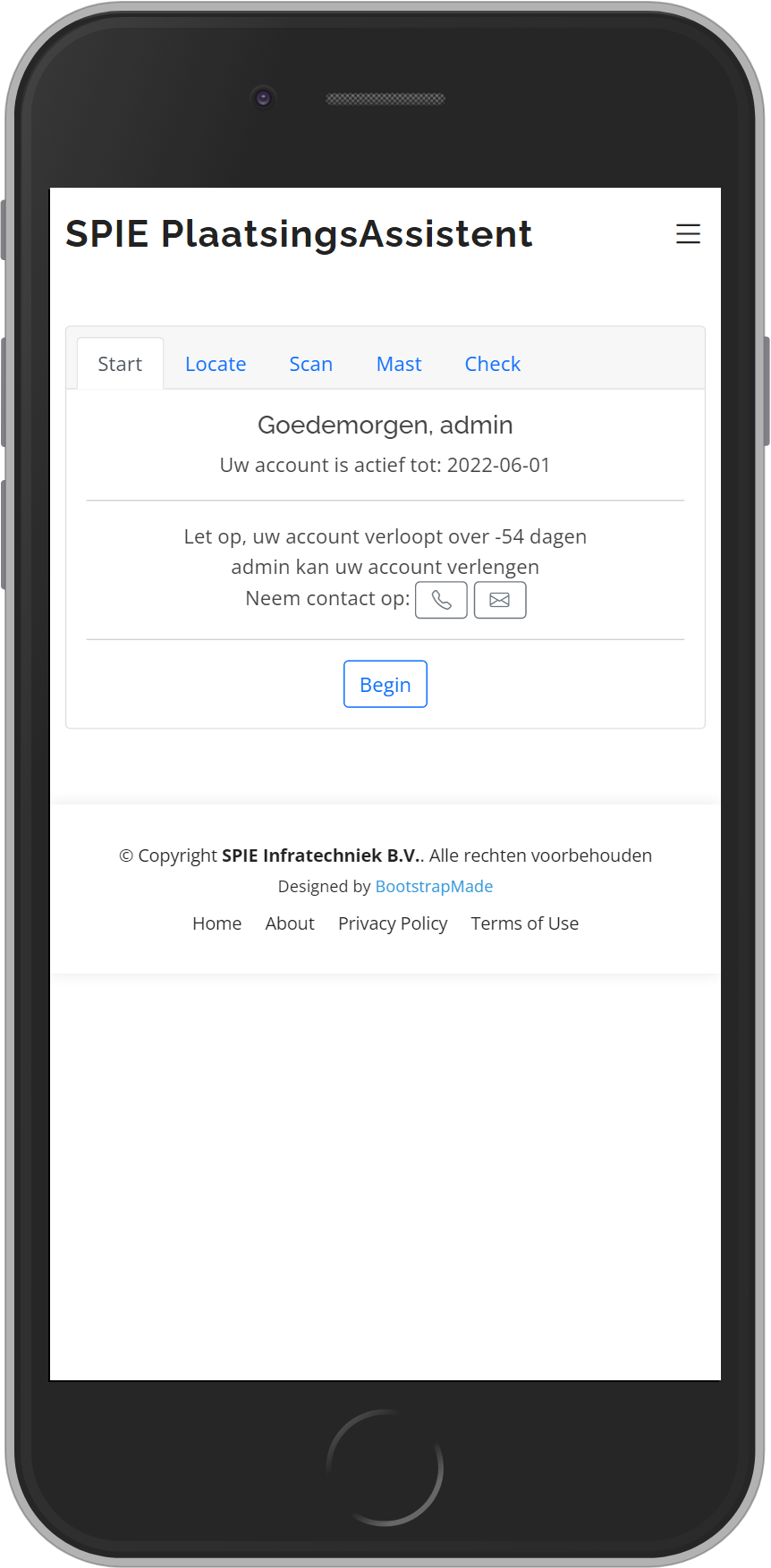

Uw bent op het begin scherm aangekomen.

Begin het proces van plaatsen door op de knop 'Begin' te klikken.

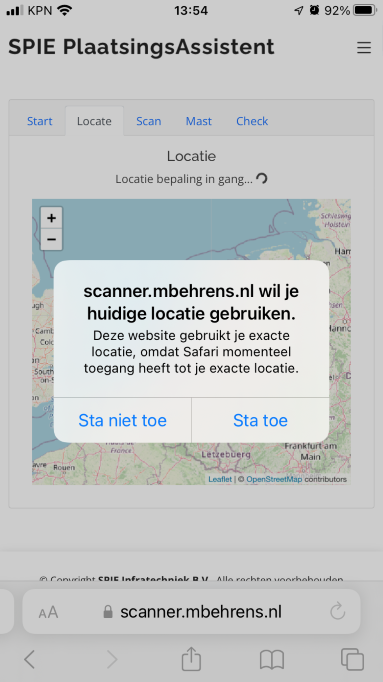

De applicatie zal nu toestemming vragen om de GPS van uw telefoon te gebruiken. het is van belang hiermee akkoord te gaan, aangezien de exacte lokatie nodig is. Na het toestaan, zal de lokatie automatisch worden bepaald.

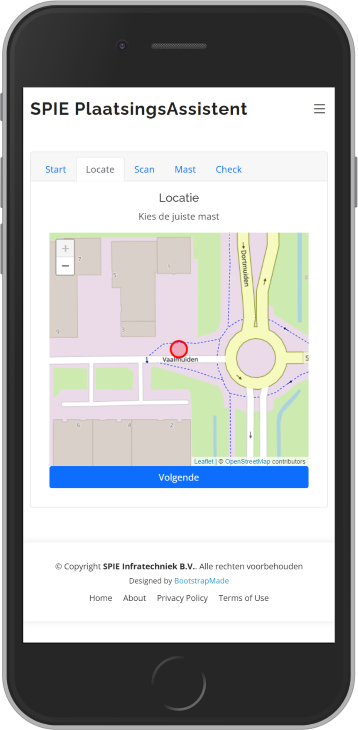

Klik nu op de knop 'Volgende' onder de kaart.

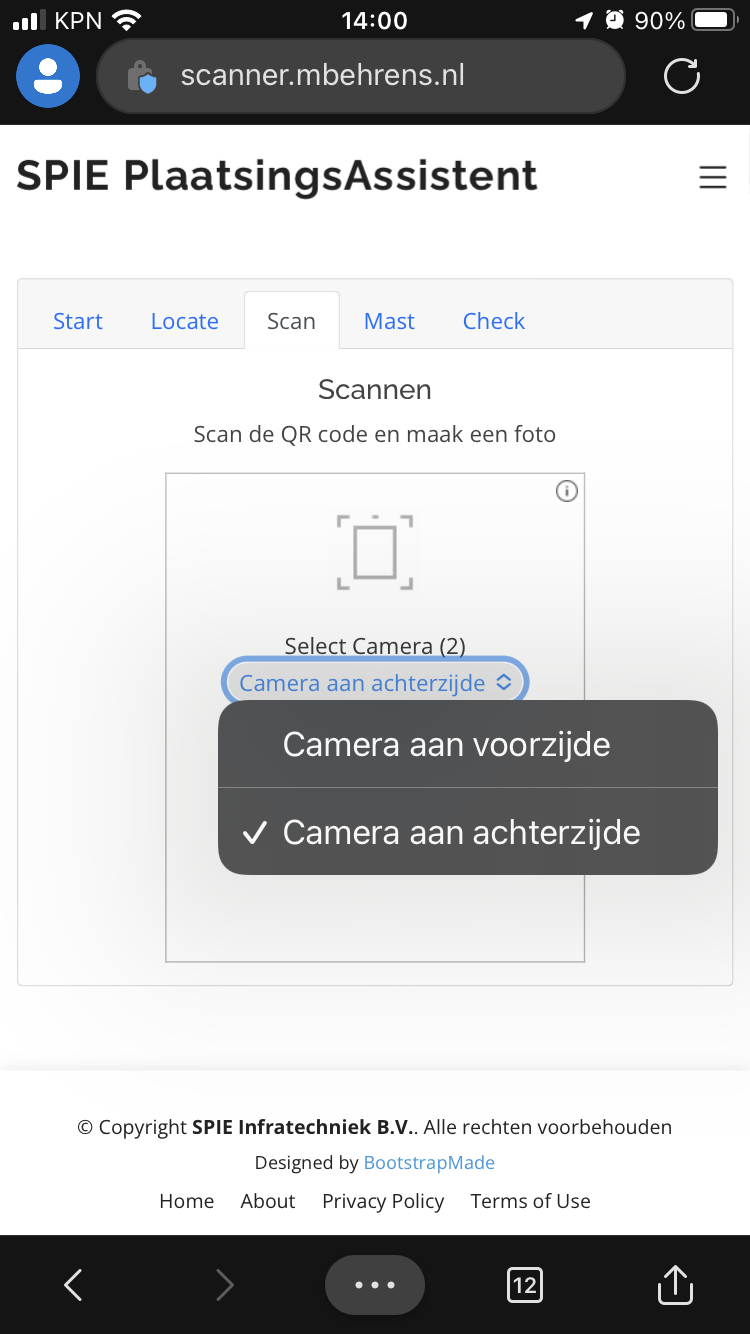

Uw telefoon zal nu vragen voor rechten om de camera te gebruiken. Het is van belang hiermee akkoord te gaan. De camera wordt gebruikt om de QR code te kunnen scannen. Als uw telefoon beschikt over 2 of meer camara's kan het zijn dat u moet kiezen. In vrijwel alle gevallen is de 'Camara aan achterzijde' de juiste keuze.

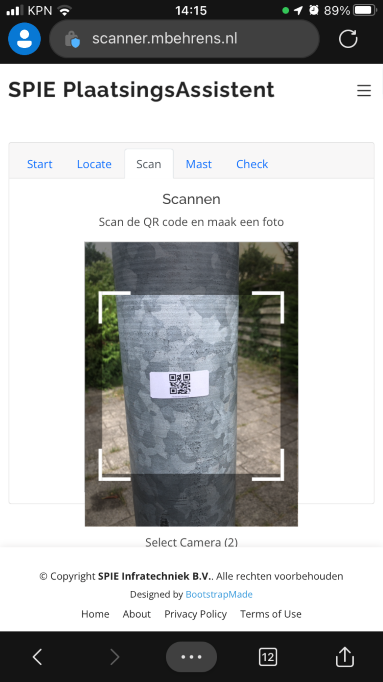

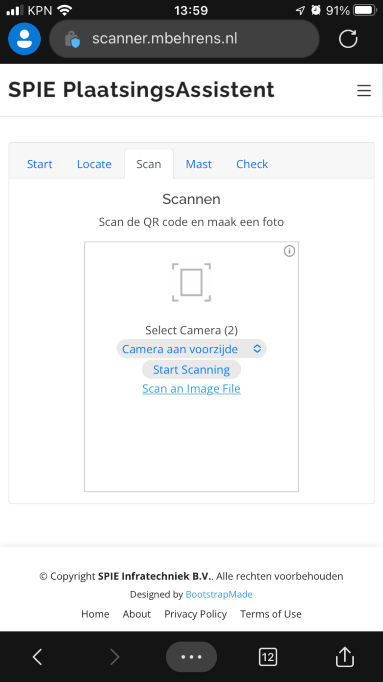

Heeft u de juiste camara geselecteerd? Dan kunt u beginnen met scannen middels de 'Start Scanning knop'.

Wanneer uw telefoon de QR-code succesvol geheeft gelezen zal automatisch naar het volgende tabblad worden geschakeld.

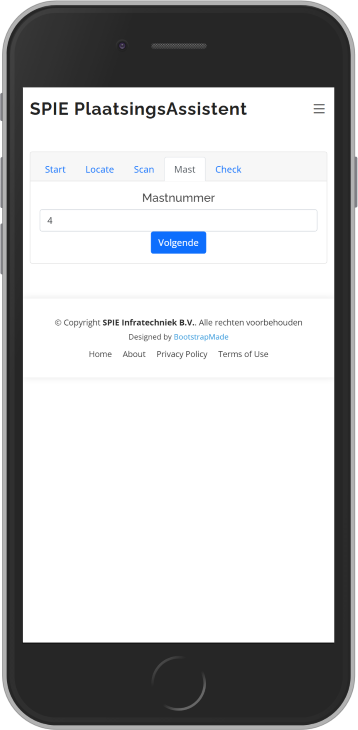

Geef in de formulier het mastnummer op van de mast waarvan u de QR-Code scant en klik volgende.

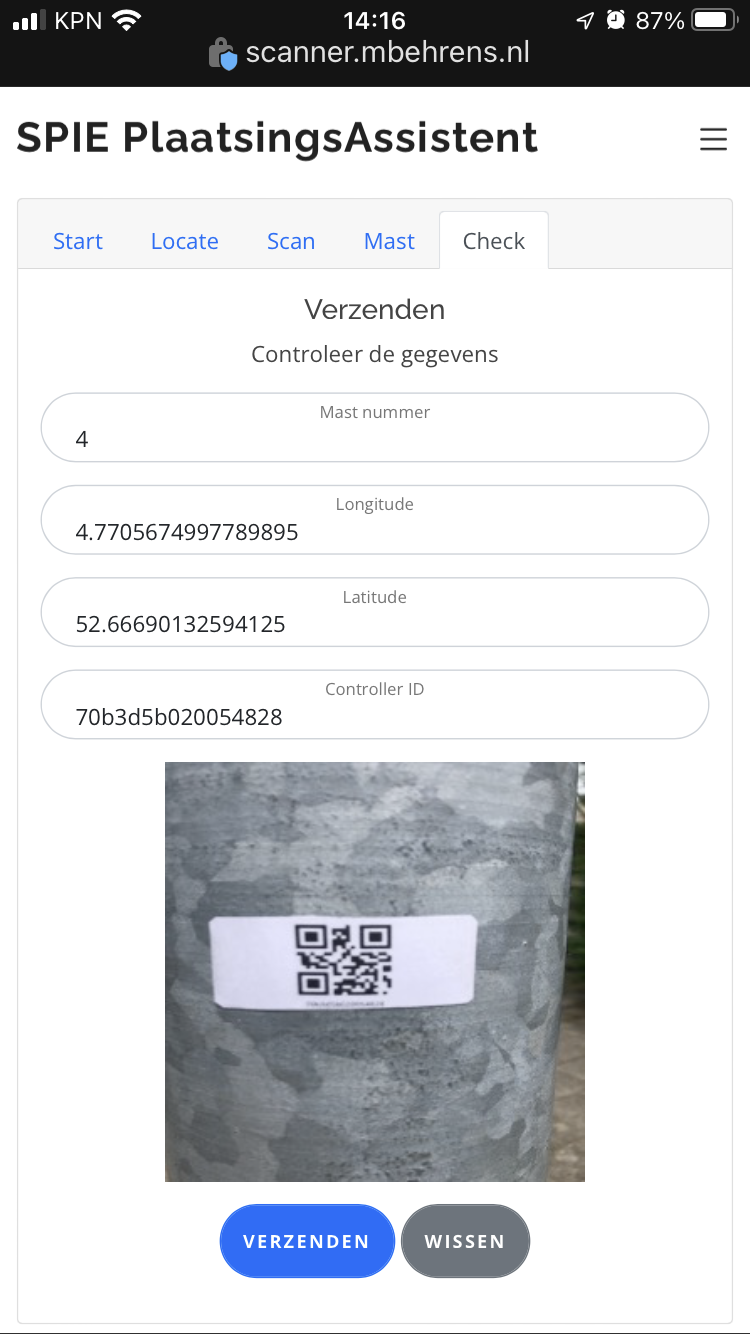

U krijg nu een overzicht te zien ter controle.

Klik op verzenden en u bent klaar om door te gaan naar de volgende mast.
